WiFi蓝牙嵌入式模块

EMW3239-P/E

MXCHIP_EMW3239-P/E单3.3V供电WiFi & BT4.1 嵌入式模块


EMW3239由MXCHIP研发的单3.3V供电WiFi & BT4.1 嵌入式模块,包含最高主频100MHz的Cortex-M4 MCU,和Wi-Fi+BT射频芯片。


EMW3239拥有256KB RAM,1MB片内Flash和2MB SPI Flash,以及丰富的外设接口供各种Wi-Fi&BT设备使用。 EMW3239包含一个2.4GHz WLAN IEEE 802.11 b/g/n MAC/Baseband/Radio, 和Bluetooth 4.1(支持BLE)芯片,集成了满足大多数设备输出功率要求的功率放大器,实现最好接收灵敏度的低噪声放大器,和内部射频发射接收开关。

【应用场景】
智能家居硬件入口、强交互设备、智能家居/家电等。

【详细参数】
ARM-Cortex M4 MCU
100MHz的Cortex-M4 MCU
256KB RAM
1MB片内Flash,2MB片外SPI Flash
支持802.11b/g/n标准
支持Station, SoftAP模式
支持BT 4.1双模
工作电压:3.3V
主接口:UART
外形尺寸:16.0*32.0mm
工作温度:-30℃ to +70℃
天线:PCB天线,或外接天线连接

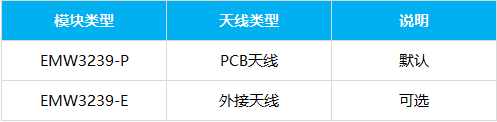

【选型表】


MXCHIP_EMW3239-P/E单3.3V供电WiFi & BT4.1 嵌入式模块

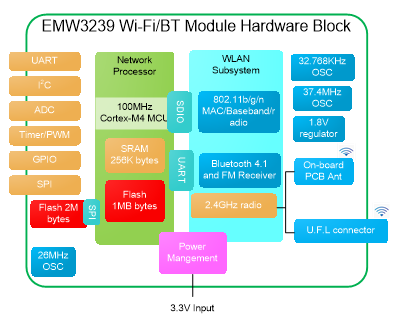

【硬件架构】


MXCHIP_EMW3239-P/E单3.3V供电WiFi & BT4.1 嵌入式模块


【资料下载】
MXCHIP-EMW3239-DS0046EN_技术参数规格书_英文V1.2.pdf
MXCHIP-EMW3239-DS0046CN_技术参数规格书_中文V1.2.pdf
MXCHIP-EMW3239-AN0049EN_应用手册_英文V1.0.pdf
MXCHIP-EMW3239-AN0049CN_应用手册_中文V1.0.pdf

MXCHIP-EMW3239-RM0088CN_MiCOKit-硬件手册_V1.1.pdf
MXCHIP-EMW3239-RM0088EN_MiCOKit_Hardware manual_V1.1.pdf

MXCHIP-EMW3239-TR0057CN_Current_Test.pdf
MXCHIP-EMW3239-ROHS-CN测试报告_中文.PDF
MXCHIP-EMW3239-REACH-CN测试报告_中文.PDF
MXCHIP-EMW3239-REACH-EN测试报告_英文.PDF
MXCHIP-EMW3239-ROHS-EN测试报告_英文.PDF
MXCHIP-EMW3239-CE_Certification.pdf
MXCHIP-EMW3239-FCC_Certification.rar

MXCHIP-EMW3239-PcbLib-PCB封装库.rar
