SoC系统级芯片

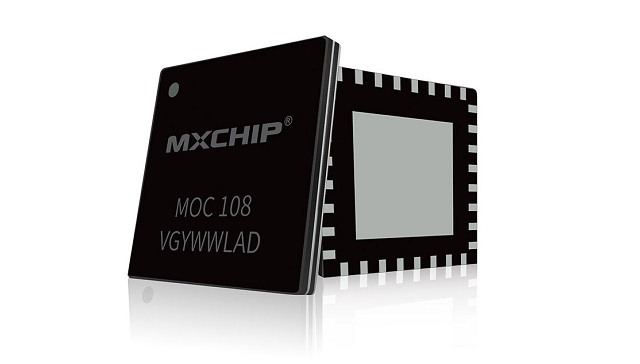

MOC108


MOC108由MXCHIP研发,是一颗 2.4 GHz 802.11b/g/n 数据传输SoC,芯片集成了 802.11b/g/n 从射频到 MAC层所有的软硬件功能,通用的 ARM9 MCU 和丰富的存储资源使得芯片可以支持各种网络协议。


【应用场景】
智能家电、智能照明、智慧城市、智能健康等。

【详细参数】
集成ARM9 120MHz MCU和WiFi的SOC
RAM: 256KB
内置2MB Flash
支持 802.11b/g/n协议
接口: 2xUART, SPI, I2C, SDIO,USB,  JTAG, GPIOs
运行MiCO系统,方便二次开发
丰富的电源管理功能,支持内部定时唤醒,所有GPIO都可配置为中断源
尺寸封装: QFN 5X5, 32 Pin
集成了所有射频匹配电路和射频开关,外围器件极少,降低RBOM成本及PCB尺寸
工作电压:3.0V~3.6V

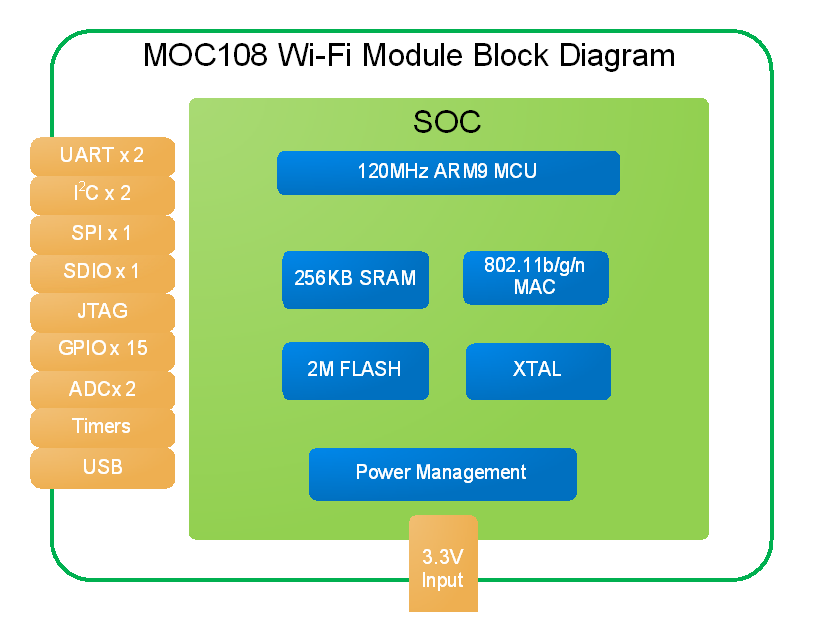

【硬件架构】




【资料下载】
MXCHIP-MOC108-DS0099CN_技术参数规格书V1.3.pdf

MXCHIP-MOC108-AN0104CN_PCB设计注意事项_V1.0.pdf
MXCHIP-MOC108-AN0103CN_原理图参考设计_V1.0.pdf

MXCHIP-MOC108-WIFI Test Tool V1.0-MXCHIP.zip
