SoC系统级芯片

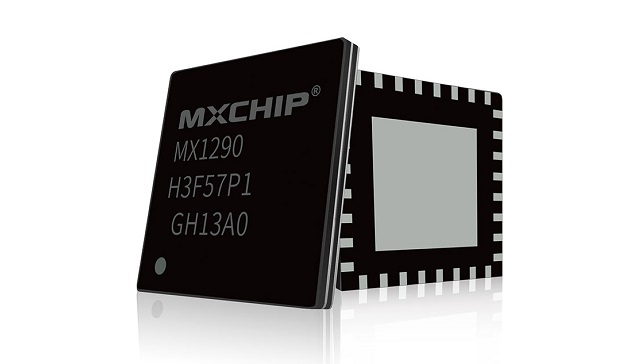

MX1290



MX1290由MXCHIP研发,是一颗MCU WiFi SOC,包含ARM Cortex-M4F内核处理器和1x1 2.4GHz单频段WIFI子系统以及电源管理单元。处理器主频高达133MHz,同时SoC内部集成了256KB SRAM,512KB ROM,它还包含UART、I2C、PWM、SPI等丰富的外围接口,仅需要提供DC 3.3V电压,一个40MHz晶振以及片外Flash即可工作。


【应用场景】
智能家电、智能照明、智慧城市、智能健康等。

【详细参数】
微处理器(MCU)
内核:ARM Cortex-M4F, 32-bit
主频:133MHz

内存
256KB SRAM
512KB ROM

FLASH 控制器
支持SPI,Dual SPI,Quad SPI,QPI,DIO多种接口模式的NOR FLASH存储器
提供32KB SRAM cache
支持内存映射访问QSPI闪存设备

外围接口
2x高速用户串口(1x可与调试串口复用)
1x调试串口
1x SPI接口支持 Master模式
2x I2C, 支持Master/Slaver模式
1x内部 RTC
6x PWM
最大可支持13个 GPIO口
1x SWD

WiFi
2.4GHz单频段,IEEE 802.11 b/g/n, 1T1R,
支持HT40,最大物理速率150Mbps
集成CPU、内存、基带、MAC、射频于一体
内置功率放大器(PA)、收发转换开关和低噪声放大器
内置一次可编程存储器(OTP)

芯片封装
32-pin QFN, 5 mm x5mm

温度
工作温度:-20至85℃
存储温度:-40至125℃

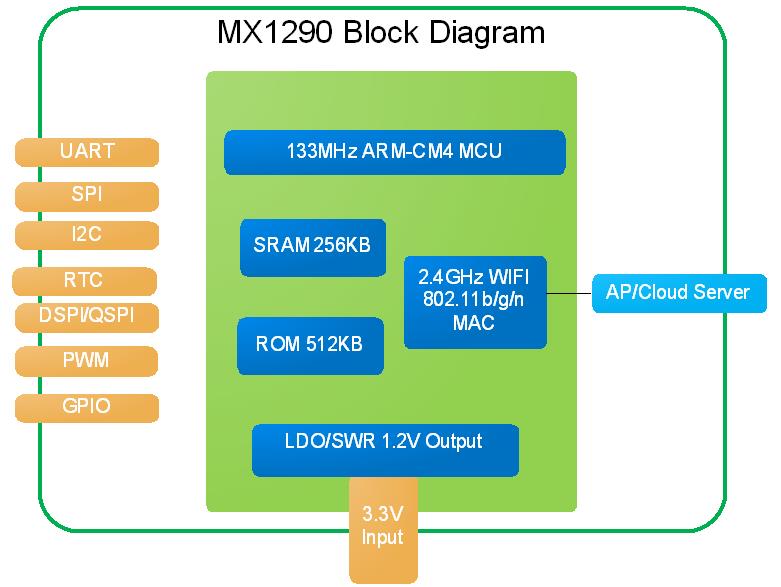

【硬件架构】




【资料下载】
MXCHIP-MX1290-DS0075CN_技术参数规格书V1.2.pdf
