MiCOKit系列

一套MiCOKit开发板由两部分组成：

• 一个含有处理器或模组的主板（底层），含：

  • 主处理器或模组
  • Micro-USB 5V供电，支持USB 转 UART 调试串口输出
  • 必要的工作模式切换开关
  • EasyLink按键，Reset按键
  • 电源指示灯，Wi-Fi状态指示灯，系统状态指示灯
  • JTAG/SWD 调试接口，Arduino 标准扩展接口

• 一个包含了多种传感器的扩展板（上层）: MiCOKit-EXT，含：

  • 128*64 点阵的 OLED 显示屏：VGM128064
  • Apple MFi认证协处理器（客户自行安装）
  • 由 P9813 控制的 RGB LED 灯
  • 模拟量接口的红外传感器和光强传感器
  • 温湿度传感器： DHT11
  • 温湿度传感器：BME280（选配）
  • 接近传感器：APDS9930
  • 9轴加速度传感器：LSM9DS1（选配）
  • 直流电机
  • 两个按键

速查和资料下载

• MiCOKit 硬件手册
• MiCOKit 硬件测试手册

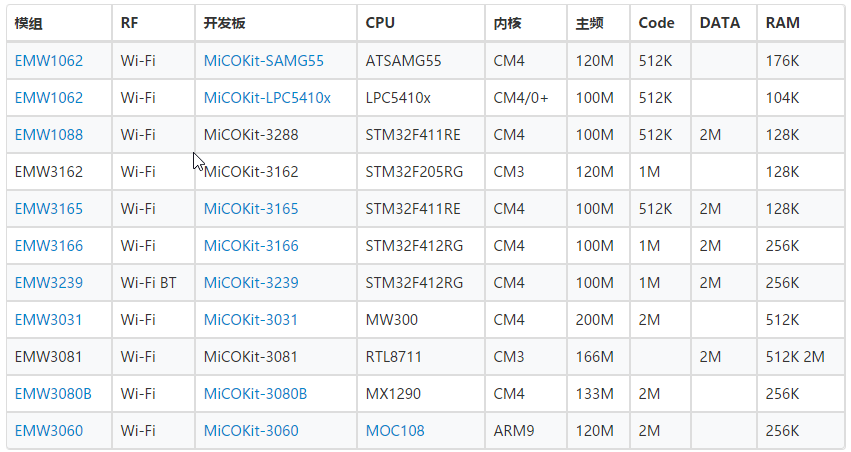

Code：可以运行代码的Flash空间注：

• Data：只能存放数据不能运行代码的Flash空间

AZ系列

AZ系列开发板是庆科和微软合作开发的开发工具，配合微软提供的系列开发工具和Azure云服务获得完美的物联网开发体验。 入口：Microsoft 开发者网站

• Arduino接口扩展板128*64 点阵的 OLED 显示屏：VGM128064
• 由 P9813 控制的 RGB LED 灯：
• 温湿度传感器： HTS221
• 大气压传感器：LPS22HB
• 双向单声道音频ADC/DAC：NAU88C10，麦克风和3.5mm耳机接口
• 六轴加速度传感器：LSM6DSL
• 地磁传感器：LIS2MDL
• 直流电机
• 两个按键，三个LED指示灯
• DAP Link仿真调试器，支持串口调试输入输出，U盘拖移烧录

这些扩展板为已有的MCU开发板提供无线射频和传感器扩展，MiCO运行在MCU底板上。板载 EMW1062 实现Wi-Fi通讯，并且包含以下传感器及外设：

• 128*64 点阵的 OLED 显示屏：VGM128064
• 由 P9813 控制的 RGB LED 灯
• 温湿度传感器：HTS221
• 大气压传感器：LPS25HB
• 紫外线传感器：uvis25
• 9轴加速度传感器:LSM9DS1
• 模拟量接口的光强传感器
• 直流电机
• 两个按键

MiCOKit-MEMS硬件资料

其他MCU开发板

MiCO 支持的 ST 开发板系列

目前，已经在 MiCO 系统中移植了一下 ST 开发板的 BSP，开发板型号如下。 （ 其中，F411RE 和 F412ZG 开发板可配合 Arduino接口扩展板 - MiCOKit MEMS 进行开发调试）。
