无线wifi模块

EMW3162-P/E

MXCHIP_EMW3162-P/E详细参数应用场景性能数据手册检测报告ROHS证书下载


EMW3162是MXCHIP推出的低功耗、低成本嵌入式Wi-Fi模块,内置高性能低功耗Cortex-M3微控制器、128KB RAM + 1MB Flash,具有多种模拟、数字接口外设,3.3V单电源供电,贴片或插针两种封装形式。该模块运行MiCO物联网操作系统,支持二次开发,用户可以利用MiCO的TCP/IP协议栈、多种安全加密算法来实现各种嵌入式Wi-Fi应用。


我们还提供一系列独立的固件来满足不同的应用场景,如UART——Wi-Fi透明传输、EasyLink配置、各种云接入服务等。

计划停产(EOL)时间:2022年

【应用场景】
楼宇自动化/门禁、智能家居、医疗保健、工业自动化、POS支付、汽车电子等。

【详细参数】
外形尺寸:38mm*23mm;
单独工作电压:3.3V;

功耗:
连接AP且无数据传输时,<7mA;
20kbps下发送数据时,<24mA;
待机模式时,8μA;

STM32F2 MCU频率:120MHz,flash大小:1M字节,RAM大小:128k字节;
片内功能:MAC/BB/RF;

外设:
32 x GPIOs
2 x UARTs,包括硬件流控制
1 x SPI/I2S
8 x ADC 输入信道,2 x DAC 输出信道
1 x USB OTG,2 x CAN
1 x I2C
GPIO引脚适用于PWM/Timer input/ountput
SWD debug 接口

支持2.4GHz下的802.11b/g/n 1~14信道
WEP, WPA/WPA2 PSK/Enterprise加密

传输功率:18.5dBm@11b, 15.5dBm@11g, 14.5dBm@11n
最小接收灵敏度:-96dBm
最大数据传输速率:11Mbps@11b, 54Mbps@11g, 72Mbps@11n HT20

WIFI模式:
Station, SoftAP
1x1 802.11n 高级属性
Full/Half Guard Interval
Frame aggregation
Space time block coding(STBC)
Low density parity check(LDPC) Encoding

硬件加密:WEP, WPA/WPA2,WPS 2.0, EasyLink
多种低功耗模式
内嵌天线,IPEX外接天线连接口
CE,FCC一致
工作温度:-40℃~85℃
MSL level 3

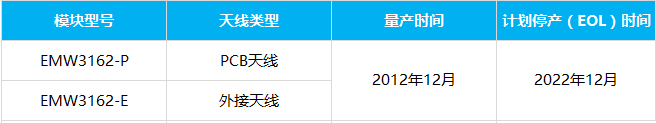

【选型表】


MXCHIP_EMW3162-P/E详细参数应用场景性能数据手册检测报告ROHS证书下载


【硬件架构】


MXCHIP_EMW3162-P/E详细参数应用场景性能数据手册检测报告ROHS证书下载


【资料下载】
MXCHIP-EMW3162-DS0006E数据手册下载.pdf
MXCHIP-EMW3162-DS0009C数据手册V2.0下载.pdf

MXCHIP-EMW3162-AN0009E应用笔记下载.pdf
MXCHIP-EMW3162-AN0009C应用笔记下载.pdf

MXCHIP-EMW3162-REACH-CN报告中文下载.pdf
MXCHIP-EMW3162-CE证书下载.pdf
MXCHIP-EMW3162-FCC证书下载.pdf
MXCHIP-EMW3162-NCC证书下载.pdf
MXCHIP-EMW3162-SRRC证书下载.pdf
MXCHIP-EMW3162-ROHS-EN测试报告英文下载.pdf
MXCHIP-EMW3162-ROHS-CN测试报告中文下载.pdf
MXCHIP-EMW3162-REACH-EN报告英文下载.pdf
MXCHIP-EMW3162-CE-RED下载.pdf

MXCHIP-EMW3162-DIP-PcbLib-PCB封装下载.rar
MXCHIP-EMW3162-SMT-PcbLib-PCB封装下载.rar

MXCHIP-EMW3162-Datasheet-EMB-380-S2-开发板及文档V1.2下载.pdf

MXCHIP-EMW3162-JLINK烧录1M文件方法下载.zip
MXCHIP-EMW3162串口烧录指烧录1M程序下载.zip
MXCHIP-EMW3162-EMB-380-S2开发板的固件烧录方法下载.pdf
